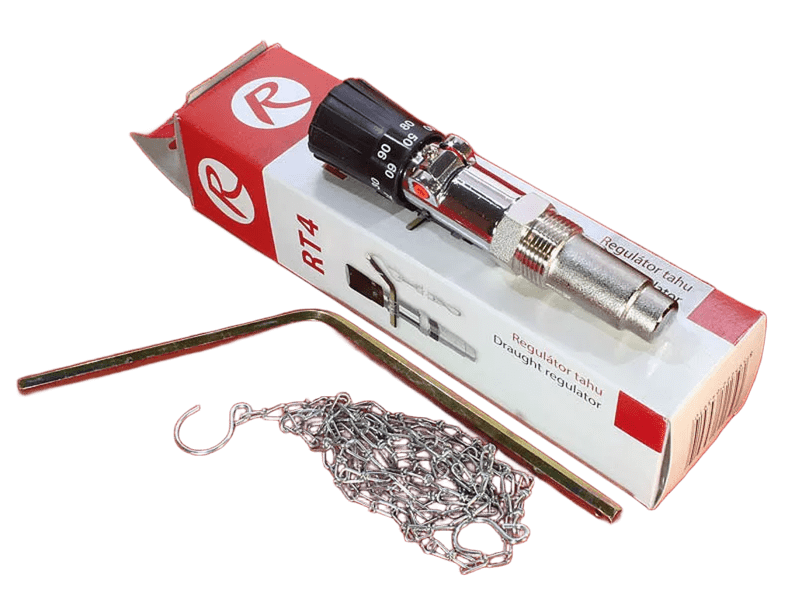

Регулятор тяги для твердопаливного котла RT4 (Regulus) Чехія

Регулятор тяги призначений для регулювання доступу повітря в камеру згоряння і температури теплоносія в котлі, шляхом відкриття або закриття повітряної заслінки.

Опис — Регулятори тяги встановлюються на твердопаливних котлах і регулюють доступ повітря в камеру згоряння і температуру води в подаючому трубопроводі.

Регулятор тяги призначений для регулювання доступу повітря в камеру згоряння і температури теплоносія в котлі, шляхом відкриття або закриття повітряної заслінки.

Опис — Регулятори тяги встановлюються на твердопаливних котлах і регулюють доступ повітря в камеру згоряння і температуру води в подаючому трубопроводі.

Технічні характеристики терморегулятора Regulus RT4

Технічні дані RТ — Корпус і заглибна гільза з нікельованої латуні МЅ 58, знімна заглибна гільза дозволяє замінити регулятор не спорожняючи систему, два реверсивно функціонують термоелемента, рукоятка з ударопрочной пластмаси, важіль і ланцюг із сталі, пружина з нержавіючої нікель-хромової сталі.

Монтаж — Регулятор тяги може бути змонтований на котлі вертикально або горизонтально. При горизонтальній установці фіксуючий гвинт (12) повинен знаходиться зверху і температура зчитується по червоній шкалі на рукоятці. При вертикальній установці гвинт (12) повинен знаходиться ззаду, дивлячись на фронтальну поверхню котла, а температура зчитується по жовтій шкалою. Для економії упаковки регулятор тяги поставляється зі знятим важелем (9), який при монтажі слід зміцнити у бажаному положенні фіксуючим гвинтом (12). Необхідно проконтролювати, що гвинт затягнуть на плоскій поверхні важеля. Слід звернути увагу, що кріплення ланцюга (10) на важелі (9) і повітряній заслінці котла перебували на вертикальній лінії відносно один одного. Після монтажу регулятора тяги залишити нижній кінець ланцюга вільно висить. Його слід прикріпити до заслінці тільки при настройці регулятора.

Настройка — Звернути увагу на те, щоб повітряна заслінка не пошкоджувалась на всій довжині свого ходу. Обертанням рукоятки (1) встановити бажану температуру (червона шкала при горизонтально встановленому регуляторі, жовта шкала — при вертикально встановленому регуляторі). Нагріти котел до бажаної температури, контролюючи температуру по котловому термометру. Як тільки температура досягне встановленої, накинути ланцюг (10) на повітряну заслінку. Ланцюг повинна бути добре натягнутою (вільний хід макс. 1мм). Після налаштування зафи. Після налаштування зафіксувати рукоятку гвинтом (11).
