УГОП-П-16-05

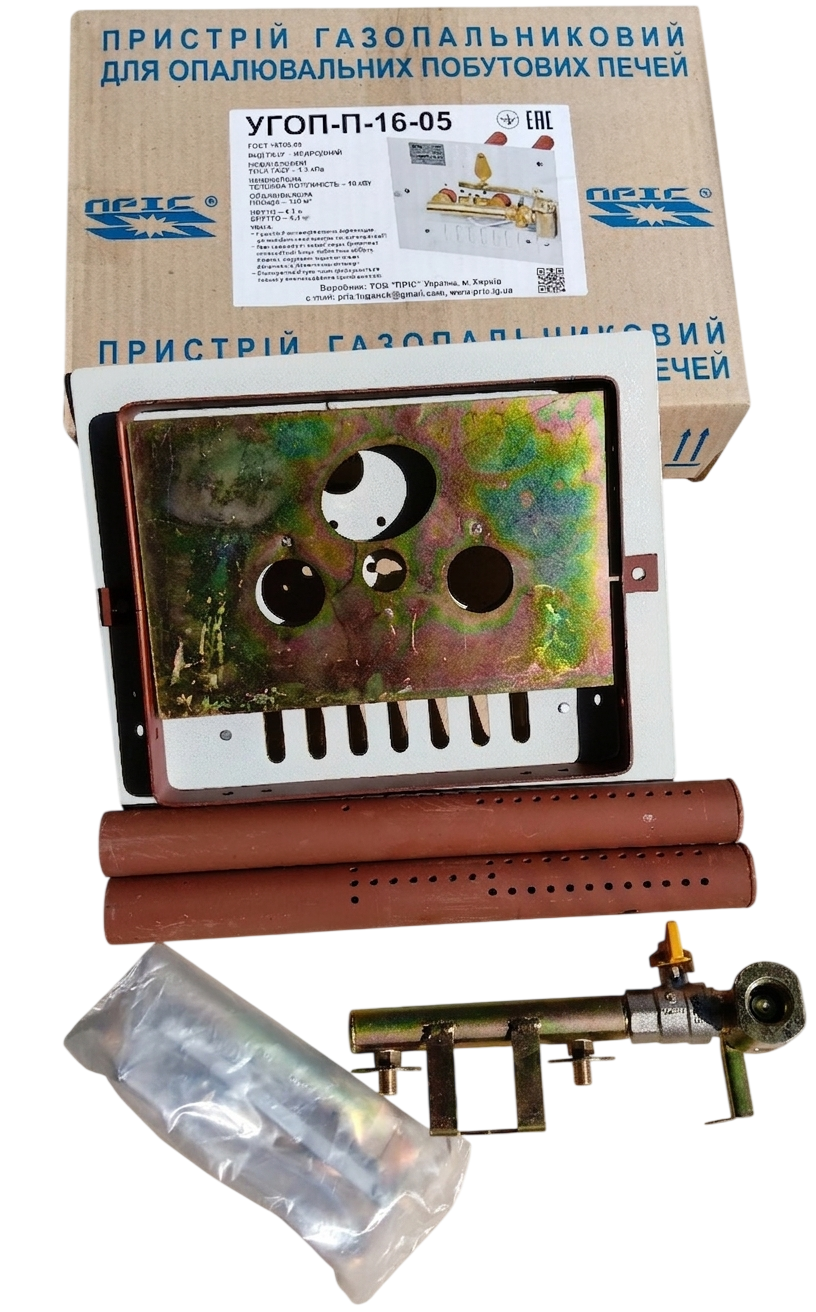

Газопальниковий пристрій УГОП-П-16-05 Пристрій призначений для переобладнання побутових опалювальних печей, що працюють на твердому паливі, для експлуатації на природному газі. Прилад розрахований на періодичну топку.

Основні характеристики

• Країна-виробник: Україна, м. Харків, ТОВ «ПРІС».
• Номінальна теплова потужність: 16 кВт.
• Опалювальна площа: до 120 м².
• Тип роботи пальника: інжекційний.
• Вид та номінальний тиск газу: природний, 1,3 кПа.
• Вага (нетто/брутто): 4,1 кг / 4,3 кг.
• Гарантійний термін: 12 місяців.
• Кліматичне виконання: УХЛ категорії 4 згідно з ГОСТ 15150-69.

Габаритні розміри та встановлення

• Розміри рамки (що закладається у топливник): 200 мм × 250 мм (в технічній документації також вказано габарити 200 ± 5 мм у висоту та 275 ± 0,35 мм у ширину).
• Габарити пристрою: 305 мм (ширина) × 240 мм (висота) × 390 мм (довжина).
• Кріпильні отвори: M8-7H (2 шт.).
• Монтажна вимога: відстань від пальників до плити печі повинна становити не менше 150 мм.

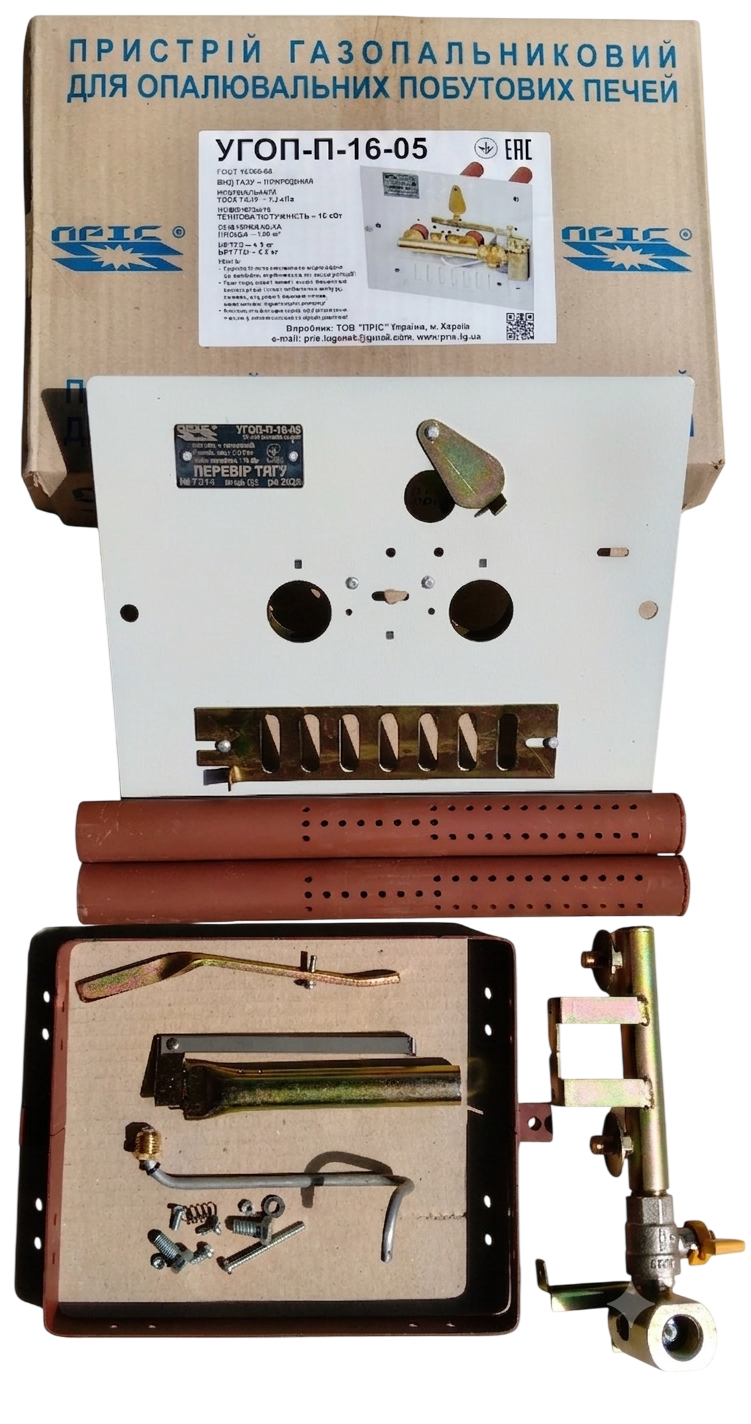

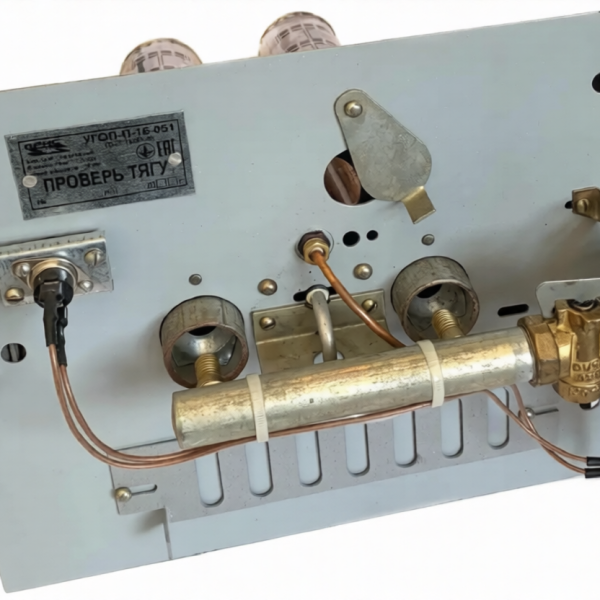

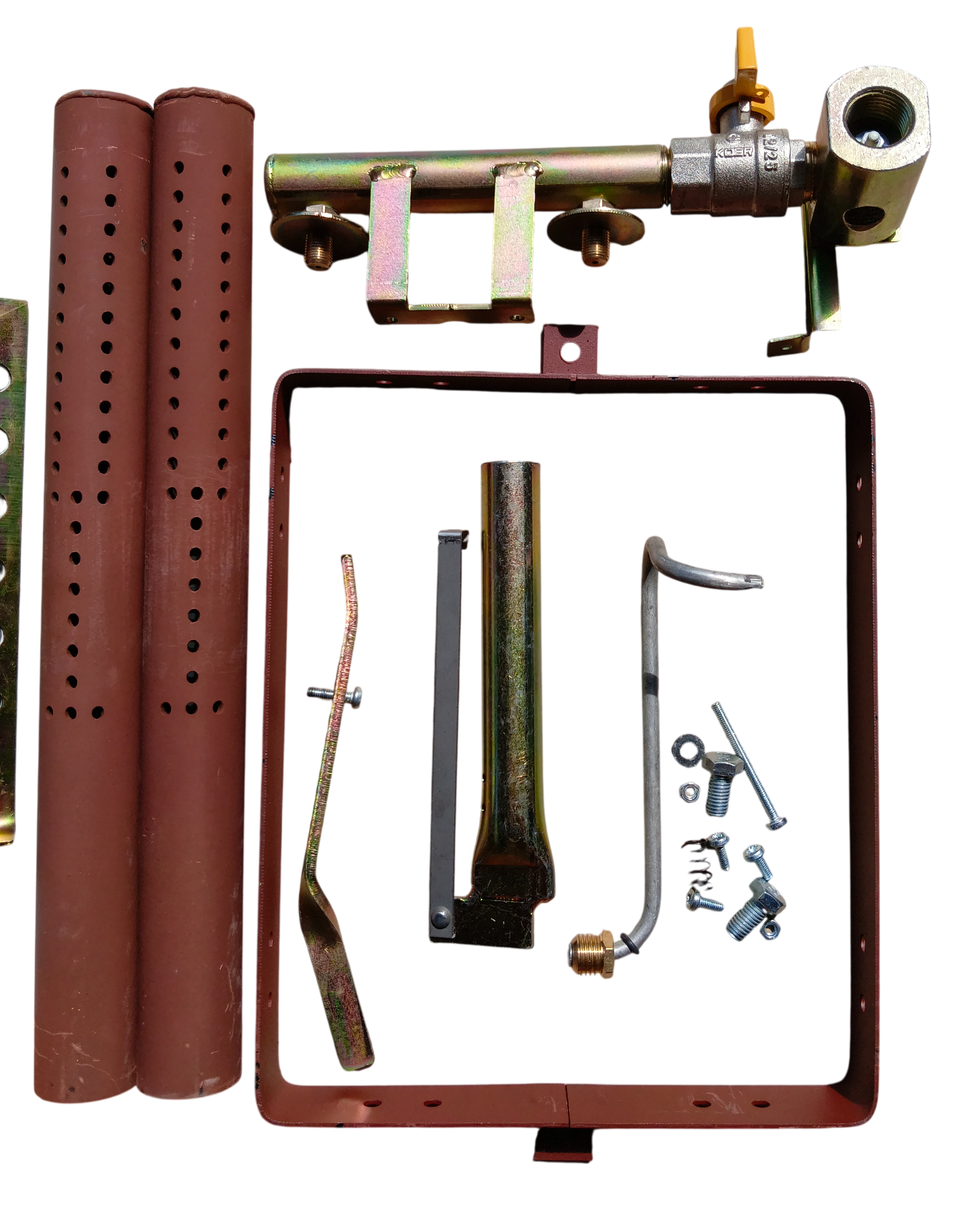

Конструктивні вузли Пристрій включає такі ключові елементи: запальник (1), оглядове вікно (2), кнопка (3), клапан (4), важіль (5), заслінка (6), кран (7), пальники (8), регулятор (9), форсунка (10), датчик контролю горіння і тяги (11), панель (12), гвинт регулювальний (13).

Безпека та експлуатація

• Система безпеки: час відключення пристрою при порушенні розрідження (відсутності тяги) у топливнику становить від 10 до 60 секунд. Час відключення після згасання запального пальника становить від 5 до 60 секунд.
• Важливі вимоги:
  • Встановлення, налаштування та ремонт повинні виконуватися лише ліцензованими фахівцями газових підприємств.
  • Забороняється використання приладу дітьми, особами без інструктажу, а також за відсутності тяги в димоході.
  • Забороняється вносити зміни в конструкцію або користуватися несправним пристроєм.
  • При запаху газу: негайно перекрити кран, провітрити приміщення та викликати аварійну службу за телефоном 104.

Пристрій виготовлено відповідно до стандартів ГОСТ 16569-86.
